本系列衛生型壓力變送器彈性體采用進口材質、膜片隔離工藝、測試頭無引壓孔，測量過程中不存在粘稠介質堵塞的情況，一體化結構設計。 廣泛適用于化工涂料、油漆、泥漿、瀝青、原油等粘稠介質的壓力測量與控制。

一、產品概述及特點：

A、采用進口電阻應變計或擴散硅感壓芯片；

B、先進的制造工藝，具有零點、滿量程補償，溫度補償；

C、高精度和高穩定性放大集成電路；

D、隔離膜片設計，一體化結構設計、抗沖擊、耐疲勞、可靠性高；

E、平面膜連接方式，防止介質堵塞；

F、輸出信號多樣化（通用的模擬量輸出、數字RS485/RS232輸出、GPRS無線傳輸）；

G、結構小，外徑Z小可達26mm；

H、可直接配套就地顯示表頭（輸出為4～20mA二線制）

二、產品應用：

A、化工涂料、油漆、泥漿、瀝青、原油等粘稠性液體壓力測量；

B、帶有顆粒、雜質的氣壓測量；

C、熔體壓力測量；

三、產品主要參數：

被測介質： 氣體、液體、熔體（弱腐蝕性粘稠介質）

量 程： -100KPa～10KPa～0～10KPa～600KPa～150 Mpa間任意可選（量小量程為10KPa,量大量程為150MPa）

輸 出： 模擬量輸出：4～20mA（二線制/三線制）、0～5VDC、0～10VDC、0.5～4.5VDC（三線制）

數字量輸出：RS485、RS232、無線短距離（視距2000米）網絡傳輸、GPRS無線傳輸

綜合精度： ±0.25%FS、±0.5%FS

供 電： 傳感器10VDC（5～12VDC）、變送器24VDC（12～36VDC）

絕緣電阻： ≥1000 MΩ/100VDC

負載電阻： 電流輸出型Z大800Ω、電壓輸出型大于50KΩ

介質溫度： -20～85℃、-20～200℃（可選）

環境溫度： -20～85℃

儲存溫度： -40～90℃

相對濕度： 0～95% RH

密封等級： IP65/IP68

過載能力： 150%FS

響應時間： ≤10mS

穩 定 性： ≤±0.15%FS/年

振動影響： ≤±0.15%FS/年（機械振動頻率20Hz～1000Hz）

電氣連接： 赫絲曼接頭（國際標準）；標準配線3米

卡箍連接： 1.5”、2“，其它規格可依據客戶要求設計

連接材料： 316L、鉭、哈氏C等

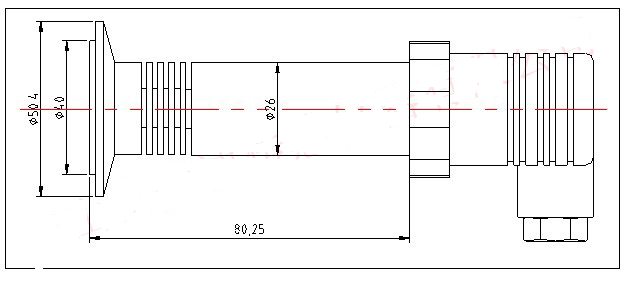

四、產品尺寸圖（單位mm)：

五、選型說明：

量程：0～35KPa；輸出：4～20mA；精度：0.5%FS；安裝尺寸：卡揠Φ50.4
HDP3015H-10M-4R-B-K77-200℃
量程：0～10MPa；輸出：RS485；精度：0.25%FS；安裝尺寸：卡揠Φ77.5；結構型號：高溫200℃
特殊產品可按要求定制！

六、質保：

用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議。
