一、 概述

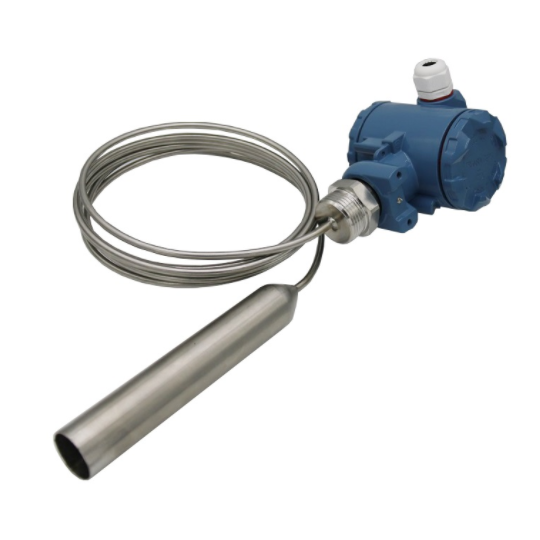

集氣筒式液位變送器由集氣筒、導壓管、傳感器組成的集氣式液位計。當集氣筒沉入被測液體中后，集氣筒內空氣受到被測液體的壓力作用，通過導壓管壓力傳導至敏感元件上測量出液位變化，傳感器不直接作用被測介質。導壓式液位計不受介質起泡、沉積、混濁等影響，又無運動部件，安裝維護簡單.從而保證了其廣泛的應用，尤其是高溫液體介質的測量及腐蝕性介質的測量。

二、 主要特點

多種量程選擇；數字壓力顯示；零點、量程調試方便；反向極性保護及限流保護；抗雷擊、抗沖擊；本質安全防爆；體積小、外形美觀、性價比高；高精度、高穩定性、高可靠性；抗結露.結構; 可以直接測量200度以上的高溫介質。

三 、技術性能

?量程選擇 ：0~1m。。。100m

?輸出信號：4～20mA

?電源電壓：18～36VDC

?精度等級： 0.25 0.5

?允許過載：標準量程的150%

?使用溫度：-40℃～80℃ （特殊特訂）

?長期穩定性：≤±0.2%FS/年

?防護等級：Ip68

?密封材料: 丁腈橡膠 氟素橡膠

?壓力接口 : 1Cr18Ni9Ti

?外殼材料：模壓鑄鋁

?傳感器膜片：不銹鋼316L

四、 外型尺寸

五 、 電氣接線

信號端子設置在電氣盒的獨立艙內。在接線時，可擰下接線側的表蓋。電源是通過信號線接到變送器的，不需要另外的接線。

信號線可采用雙絞線。在電磁干擾較嚴重的場合，建議使用屏蔽導線，并妥善接地。信號線不要與其它電源線一起穿金屬管或放在同一線槽中，也不要在強電設備附近通過。

變送器電氣殼體上的穿線孔，應當密封或者塞?。ㄓ妹芊饽z）以避免電氣殼內潮氣積聚。如果穿線孔不密封，則安裝變送器時，應使穿線孔朝下，以便排除液體。

信號線也可以浮空或在信號回路中任何一點接地，變送器外殼也可以接地或不接地。

因為變送器通過電容耦合接地，所以檢查絕緣電阻時，不能用高于100V的兆歐表，電路檢查應采用不大于45V的電壓。

六、注意事項

1、請按圖示接線方法正確接線。若接反，由于變送器內部采用了保護措施，將無信號輸出。變送器接通電源即可工作，但預熱30分鐘后的輸出信號較穩定可靠。

2、該變送器使用在對硅和不銹鋼無蝕害的介質中（特殊防腐型除外）。

3、所測系統可出現的最大壓力不能超過額定過載值，變送器背壓端不能直接接導電性、腐蝕性液體或氣體，液位密封型導氣電纜的導氣孔不能堵塞。

4、嚴禁將尖而硬的東西伸入壓力輸出孔，齊平膜型變送器的膜片不能用手等任何東西碰撞。

5、本產品屬精密的一次測量儀表，嚴禁隨意摔打，強力夾持，拆卸或用尖銳的金屬器具捅引壓孔。

6、輸出異常，停機檢查，若屬產品質量問題隨保修卡和使用說明書一起返回本廠維修和退換。

7、非專業人員請勿拆開儀表線路板或更改其它裝置。
