一、工作原理：

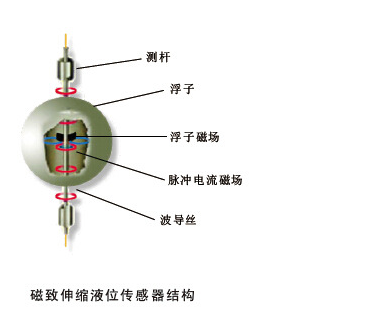

磁致伸縮液位傳感器的結構部分由不銹鋼管（測桿）、磁致伸縮線（波導絲）、可移動浮子（內有永久磁鐵）等部分組成，見圖。

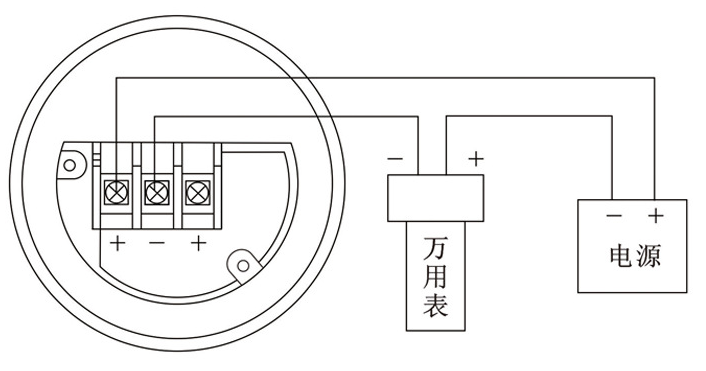

接線示意圖：

傳感器工作時，電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電磁場。在傳感器測桿外配有一浮子，此浮子可沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即液面的位置。

二、技術參數：

供電電源：24V±2.4VDC

工作溫度電子部分：－40℃～+80℃；

測桿部分：－40℃～＋110℃；

主要技術性能指標

a ) 量程范圍：硬桿：150mm～4000m m，軟桿：更長20000mm；

b ) 輸出形式：4～20mA；0～5V；0～10V；±5V；±10V；RS-485

c ) 線性誤差：優于±0.05%FS；量程小于300mm的傳感器,誤差小于150μm

d ) 重復性：優于±0.002%FS

e ) 輸出溫漂：50ppm/℃；

f ) 產品功耗：≤50mA；

g ) 輸出紋波：≤20mV；

h ) 死區： 軟桿：上死區：100mm，下死區300mm；

硬桿：上死區：51mm，下死區：36mm，有黑線標識；(可根據用戶要求適當改變)

I ) 帶負載能力：4～20mA輸出：帶負載能力≤500Ω；

0～5V，0～10V輸出：更小控制器負載≥5kΩ；

三、其他參數：

a ) 測桿材料：0Cr18Ni9、1Cr18Ni9Ti或用戶特殊定制；

b ) 電子倉外殼材料：1Cr18Ni9Ti；

c ) 引線方式

1 .屏蔽電纜連接，默認長度1.5 m (可根據用戶要求改變)；

2 .航空插頭連接；

3 .接線端子連接；

d ) 浮球材料：0Cr18Ni9、316、丁腈橡膠；

e ) 安裝形式：螺紋安裝、連接頭安裝、定位環安裝、懸掛安裝或者用戶特殊定制

f ) 防爆類型：ExdⅡBT5、ExiaⅡBT5、ExdⅡCT5

g ) 防護等級：IP65

四、質保：

用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議。
